Cara Mengkoneksikan 4 Router Dengan Routing Statis (Cisco Packet Tracer)

Cara Mengkoneksikan 4 Router Dengan Routing Statis (Cisco Packet Tracer)

Unknown Thursday 11 October 2012 0 comments Print
Inilah gambaran dengan packet  tracer, 4 router yang terkoneksi :

Pertama kita konfigurasikan dulu Router 0:

Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 192.5.5.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int fa1/0
Router(config-if)#ip add 205.7.5.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)# int ser2/0
Router(config-if)#ip add 210.100.11.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
Router(config-if)#exit

Kedua kita konfigurasikan Router1 :

Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 219.17.100.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)# int ser3/0
Router(config-if)#ip add 201.100.11.2  255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)# int ser2/0
Router(config-if)#ip add 199..13.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
Router(config-if)#exit

Ketiga konfigurasikan Router 2:

Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 233.8.151.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)# int ser3/0
Router(config-if)#ip add 199.6.13.2  255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)# int ser2/0
Router(config-if)#ip add 204.204.7.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
Router(config-if)#exit

Keempat kofigurasikan Router 3:

Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 210.93.105.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)# int ser3/0
Router(config-if)#ip add 204.204.7.2  255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit

Kelima konfigurasikan Router 4:

Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 210.93.105.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit


       Setelah semua router terkonfigurasi , kemudian rubalah IP address pada setiap komputer disesuaikan IP fast ethernet pada router masing-masing. Dan juga rubah default gateway sama persis IP fast ethernet pada router masing-masing pula.
Contoh :

Fast Ehternetnya yang di lingkari merah. Maka ip komputer dan Default gatewany-nya seperti gambar berikut :

Langkah selanjutnya kita koneksikan semua router.Caranya sangat mudah, seperti pada mengkonfigurasikan router di atas.Berikut langkah langkahnya:
1 .  koneksikan router 0 ke router 1,2 dan 3 caranya buka penyetingan router :

      Router>ena
      Router#conf t
      Enter configuration commands, one per line.  End with CNTL/Z.
      Router(config)#ip route 219.17.100.0 255.255.255.0 ser2/0
      Router(config)#ip route 223.8.151.0 255.255.255.0 ser2/0
      Router(config)#ip route 210.93.105.0 255.255.255.0 ser2/0
      Router(config)#exit


      Kemudian cek apakah sudah terkoneksi dengan perintah :
      Router>sh ip route

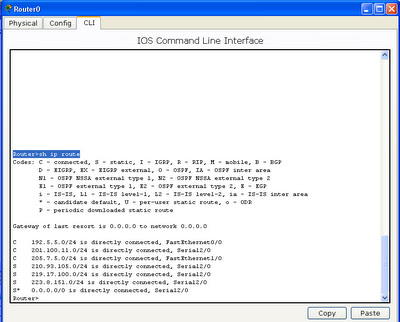

      Sehingga seperti gambar berikut :

2.   Koneksikan router 1 ke router 0,2 dan 3

      Router>ena
      Router#conf t
      Enter configuration commands, one per line.  End with CNTL/Z.
      Router(config)#ip route 205.7.5.0 255.255.255.0 ser3/0
      Router(config)#ip route 192.5.5.0 255.255.255.0 ser3/0
      Router(config)#ip route 233.8.151.0 255.255.255.0 ser2/0
      Router(config)#ip route 210.93.105.0 255.255.255.0 ser2/0
      Router(config)#exit


      Kemudian cek apakah sudah terkoneksi dengan perintah :
      Router>sh ip route

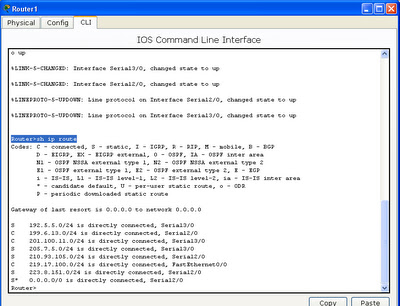

      Sehingga seperti gambar berikut :

3.   Koneksikan router 2 ke router 0,1 dan 3

      Router>ena
      Router#conf t
      Enter configuration commands, one per line.  End with CNTL/Z.
      Router(config)#ip route 205.7.5.0 255.255.255.0 ser3/0
      Router(config)#ip route 192.5.5.0 255.255.255.0 ser3/0
      Router(config)#ip route 219.17.100.0 255.255.255.0 ser3/0
      Router(config)#ip route 210.93.105.0 255.255.255.0 ser2/0
      Router(config)#exit


      Kemudian cek apakah sudah terkoneksi dengan perintah :
      Router>sh ip route
      Sehingga seperti gambar berikut :

 4.  Koneksikan router 3 ke router 0,1 dan 2

      Router>ena
      Router#conf t
      Enter configuration commands, one per line.  End with CNTL/Z.
      Router(config)#ip route 205.7.5.0 255.255.255.0 ser3/0
      Router(config)#ip route 192.5.5.0 255.255.255.0 ser3/0
      Router(config)#ip route 219.17.100.0 255.255.255.0 ser3/0
      Router(config)#ip route 223.8.151.0 255.255.255.0 ser3/0
      Router(config)#exit
      Kemudian cek apakah sudah terkoneksi dengan perintah :
      Router>sh ip route
      Sehingga seperti gambar berikut :

5.  Jangan lupa router 0,1 dan 2 di tambahi IP route default yaitu :

     Router(config)#ip route 0.0.0.0 0.0.0.0 ser2/0



           Setelah konfigurasi semua router selesai,coba di cek pada cmd, ping kan PC 1 ke PC 9 dan 10. Sepereti pada gambar berikut :

Kemudian PC 1 ping ke PC 8 dan 9:

ping kan juga PC 1 ke PC 5 dan 6 :

Yang terakhir ping kan PC 1 ke PC 3 dan 4 :


*SELAMAT MENCOBA*
